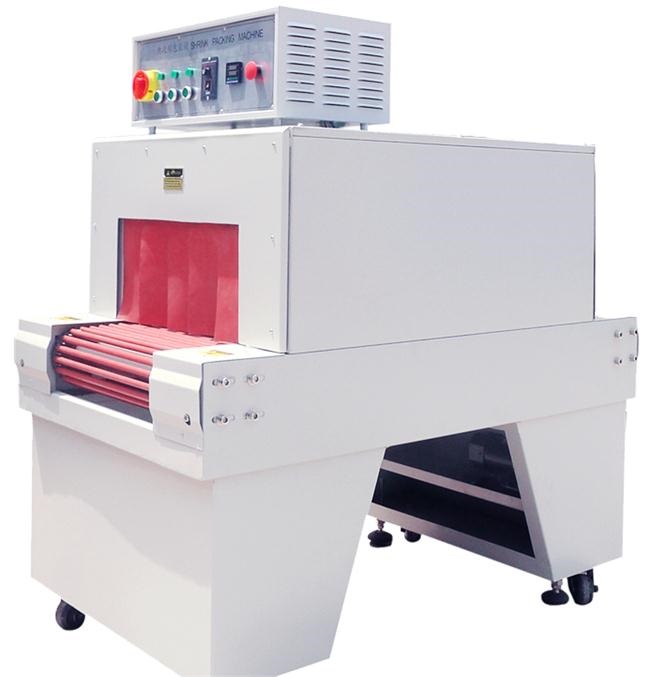

全自動封切收縮包裝機是一種高度自動化的設備。該產品廣泛用于醫藥，食品和飲料以及家庭工業。收縮機的應用可以大大減少中型盒包裝的材料和人工成本，具有重要的經濟意義。，熱收縮包裝機具有穩定市場的幾個主要因素。

　　設備原理與結構：全自動封切收縮包裝機是一種結合了氣動元件和機械裝置，由PLC等外圍電路控制的自動包裝設備。該裝置的致動器是氣缸。二位五通電磁閥控制其前進和后退。氣缸的工作位置由電磁開關和接近開關檢測，并反饋給PLC。PLC通過程序?qū)⒖刂泼畎l(fā)送到相應氣缸的電磁閥，以控制氣缸的運動。

　　工作周期：設備啟動后，送料電機帶動傳送帶運行，然后將物料連續送入包裝機。光電開關檢測到進紙。光電開關檢測到物料后，它將信號發送到PLC。根據預編程的控制程序，PLC將信號發送到控制疊層氣缸的疊層電磁閥。層疊電磁閥線圈通電，層疊電磁閥改變方向。分層圓柱執行分層操作。

　　疊片就位后，(疊片就位)電磁開關檢測到該信號，并將信號發送給PLC。PLC根據程序?qū)訅弘姶砰y位置的輸出設置為0，層壓電磁閥線圈斷電，電磁閥復位，層壓層氣缸復位。堆垛條件由外部計數器控制，以適應不同的包裝品種，并且可以手動重置而不受程序的影響。

　　滿足堆疊條件后，將信號發送到PLC。根據程序，PLC將信號發送到控制推壓缸的推壓電磁閥。推壓式電磁閥線圈通電。推袋安裝到位后，磁性開關將檢測到信號并將信號發送到PLC。PLC將信號發送到控制堆棧氣缸的堆棧電磁閥。同時，推袋式電磁閥點的輸出設置為0。

　　堆疊缸執行堆疊操作，推動缸執行重置操作。當推缸返回到空檔位置時，磁性開關檢測到該信號并將該信號發送到PLC。PLC向控制缸發送信號保險絲電磁閥，保險絲電磁閥線圈通電，保險絲電磁閥換向，保險絲筒執行保險絲刀向下密封動作，信號由(保險絲刀片保險絲筒安裝到位，并向PLC發送信號后，PLC將信號發送到熔化刀延遲計時器。

　　計時器是一個外部時間繼電器，用于控制保險絲的密封時間。計時器的電信號作為保險絲就位的保持信號提供給PLC。保險絲延時器關閉后。PLC將融化刀和堆疊電磁閥位置的輸出設置為0，融化刀和堆疊電磁閥復位，融化刀和堆疊缸執行復位動作。在熔化刀筒執行密封動作的同時，推動筒繼續復位。(按動復位)磁性開關檢測到按動氣缸復位后，將信號發送到PLC。PLC使用此信號作為層壓缸運行的前提條件。在推入和重置以完成工作周期的過程中，避免堆疊。
